教学实验：

A1 电容式压差传感器原理及标定实验

2021-01-28

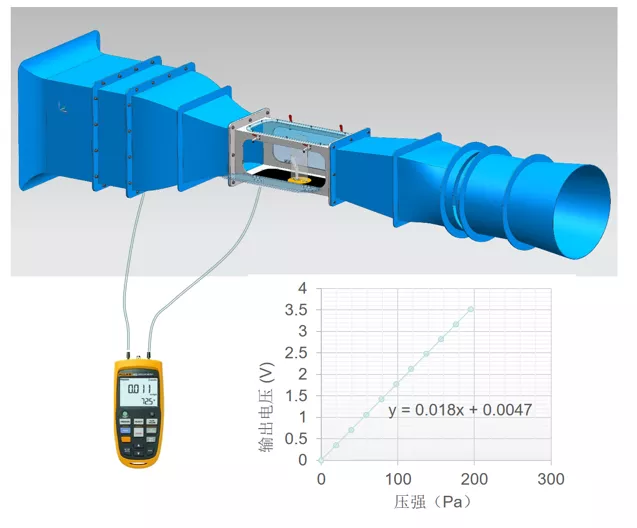

实验内容与目的：学习压强的测量原理学习压差传感器工作基本原理学习传感器标定及标定参数使用方法学习测量误差的基本概念涵盖原理：最小二乘法等统计学方法实验仪器：航华PSU64压强扫描系统航华HH03WT风洞福禄克922手持式压差仪简要过程：调节...
教学实验

A2 风洞实验段风速测量实验

2021-01-28

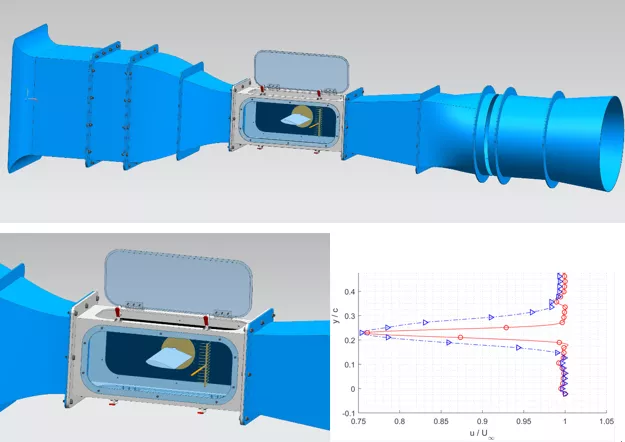

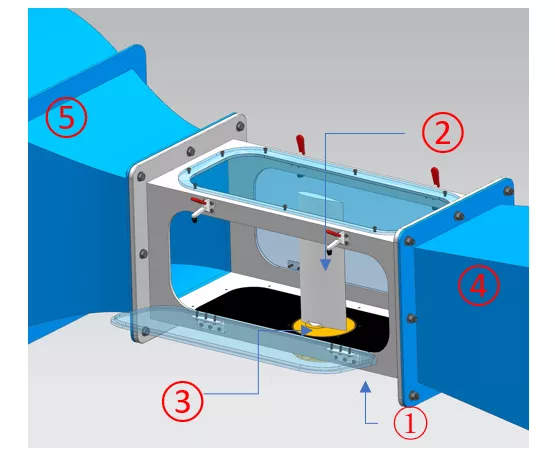

《空气动力学实验》实验A2：风洞实验段风速测量1目的：学习低速风洞基本工作原理；学习使用压强传感器测量风洞实验段速度；图   1 航华WT03风洞结构示意图2设备介绍本次实验使用的主要设备包括：WT03实验风洞航华WT03风洞是专门为空气动力学、流体力学实验课程设计的小型桌面风洞。风洞为直流闭口式（埃菲尔式）。入口设钟型收口、整流蜂窝、两层整流网（见图1）。收缩段收缩面积比4：1。实验段两侧...
教学实验

A3 热线风速仪原理实验

2021-01-28
《空气动力学实验》实验A3‍‍‍热线风速仪标定目录1 目的12 原理13   实验前准备34 实验过程45 实验数据5附录A 安装FDTI驱动软件6附录B安装串口调试助手8附录C使用串口调试程序设定热线风速仪参数9附录D 热线风速仪连线13附录E 调节系统平衡方法14附录F 系统频响（特征时间）确定15附录G 热线标定16附录 H 数据表格171 目的学习使用热线风速仪原理、设定方法及标定方...
教学实验

A4 激光多普勒测速仪（LDA）原理实验

2021-01-28

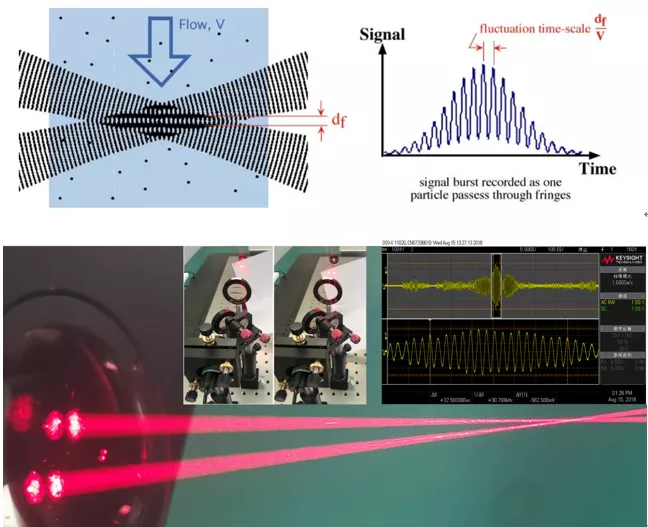

实验内容与目的：学习激光多普勒测速原理掌握激光多普勒测速仪使用方法涵盖原理：激光干涉原理多普勒测速原理实验仪器：航华HH03WT风洞航华LDA-02A激光多普勒原理实验仪Keysight示波器简要过程：调试粒子发生器(超声波加湿器)；调整L...
教学实验

A5 传感器数据采集、分析实验

2021-01-28
实验内容与目的：学习模拟/数字信号转换方法；学习数据采集基本知识；利用高级编程语言处理数据，绘制数据图。涵盖原理：傅里叶变换统计分析实验仪器：航华DAQ16数采系统MATLAB或Python编程语言简要过程：读取数据文件（以往实验记录的热线...
教学实验

B1 翼型升、阻力天平测量实验

2021-01-28
《空气动力学实验》


B1翼型升、阻力测量







1 实验内容与目的：

学习测力天平的标定、使用方法

测量NACA0018翼型升、阻力与迎角和雷诺数的关系




2原理：

见所附PDF文件

3 实验仪器：


本次实验使用的主要设备包括：


WT03实验风洞


航华WT03风洞是专门为空气动力学、流体力学实验课程设计的小型桌面风洞。风洞为直流闭口式（埃菲尔式）。入口设...
教学实验

B2 翼型压强分布实验

2021-01-28
《空气动力学实验》
B2翼型压强分布实验







1 实验内容与目的：



测量NACA0018翼型表面压强分布


研究雷诺数对翼型表面压强分布的影响


学习使用压强分布计算翼型升阻力的方法



2原理：（详见本文所附PDF文件）

2.1 翼型升、阻力


翼型模型受到的气动阻力主要由两部分组成：压差产生的形状阻力和流体粘性相关的摩阻。对于翼型这样的几何形状，粘性力通常只占总...
教学实验

B3基于总压耙的翼型阻力测量实验

2021-01-28
实验内容与目的：学习全压管测量速度分布方法;利用尾流的速度缺损测量翼型阻力;分析直接测力、测压与测尾流集中确定阻力方法的优缺点.涵盖原理：动量方程实验仪器：航华HH03WT风洞航华PSU64多通道压强扫描系统航华PR16A 多管总压耙翼型模...
教学实验

B4 翼型绕流、尾流流场可视化实验

2021-01-28

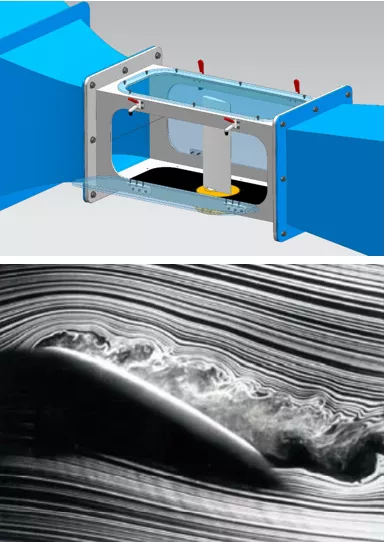

实验内容与目的：观察翼型绕流分离以及尾流识别大迎角流动分离，以及流动分离与雷诺数的关系 涵盖原理：流动分离 实验仪器：航华HH03WT风洞航华SW2烟线流场可视化仪翼型模型AM1（NACA0018，弦长100mm，无测压孔） 简要过程：安装...
教学实验

C1 光滑平板层流附面层（边界层）发展实验

2021-01-28

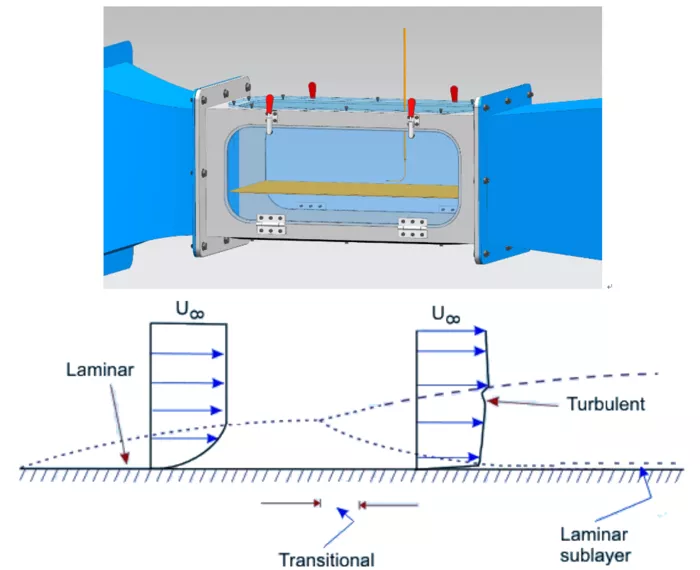

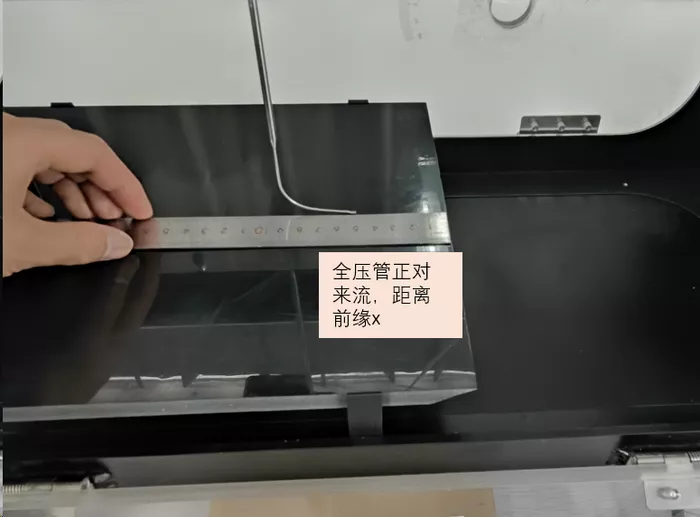

C1光滑平板层流附面层（边界层）发展实验实验内容与目的：测量零压梯度层流边界层厚度发展规律，验证边界层厚度与雷诺数的关系：涵盖原理：附面层理论    因粘性力的作用，固体表面会形成一个边界层。在边界层内，时均速度逐渐变化。最终贴近固体壁面附近的流体速度等于壁面自身的运动速度。 在边界层发展的初始阶段，粘性力起着主导性作用，边界层状态为层流状态，见图1。布拉休斯的层流边界层理论指出，层流边界层...
教学实验

C3 附面层(边界层)转捩实验

2021-01-28
实验内容与目的：测量边界层转捩前后速度脉动幅度，研究边界层转捩现象分析转捩对应的雷诺数 涵盖原理：附面层理论 实验仪器：航华HH03WT风洞航华CTA04A热线风速仪及边界层探头航华DAQ8A数采仪航华T-LR大行程数显手动移动台航华T-M...
教学实验

C5 附面层流场可视化实验

2021-01-28
实验内容与目的：观察翼型绕流分离以及尾流识别大迎角流动分离，以及流动分离与雷诺数的关系 涵盖原理：流动分离 实验仪器：航华HH03WT风洞航华SW2烟线流场可视化仪平板模块FP1 简要过程：安装平板模块；安装金属线，使之与壁面平行，且靠近壁...
教学实验

D1 圆柱阻力天平测量实验

2021-01-28
《空气动力学实验》D2圆柱压强分布测量实验1 实验内容与目的：实验内容与目的：测量光滑圆柱周向压强分布规律研究雷诺数对压强分布的影响学习使用压强分布计算圆柱阻力的方法2原理：（原理详见本文所附PDF文件）2.1 形状阻力和总阻力模型受到的气动阻力主要由两部分组成：压差产生的形状阻力和流体粘性相关的摩阻。对于圆柱这类包括较大表面曲度变化的模型来说，形阻是阻力的主要部分。形状阻力通过对模型表面的...
教学实验

D2 圆柱压强分布测量实验

2021-01-28

《空气动力学实验》


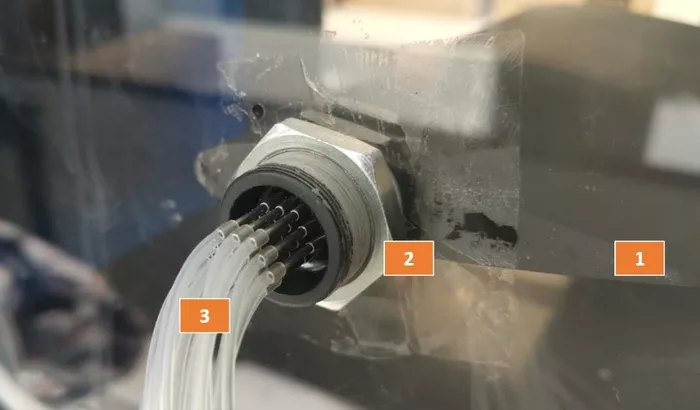

D2圆柱压强分布测量实验



1 实验内容与目的：



测量光滑圆柱周向压强分布规律

研究雷诺数对压强分布的影响

学习使用压强分布计算圆柱阻力的方法





2原理：（原理详见本文所附PDF文件）

2.1 形状阻力和总阻力


模型受到的气动阻力主要由两部分组成：压差产生的形状阻力和流体粘性相关的摩阻。对于圆柱这类包括较大表面曲度变化的模型来说，形阻是阻...
教学实验

D4 圆柱、方柱卡门涡街流动显示实验

2021-01-28
实验内容与目的：观察柱体绕流分离以及卡门涡街研究雷诺数圆柱、方柱对卡门涡街形态的影响 涵盖原理：流动分离 实验仪器：航华HH03WT风洞航华SW2烟线流场可视化仪圆柱模块CM1，方柱模块CM3 简要过程：安装实验模型；安装金属线；开启风洞，...
教学实验

D5 圆柱、方柱卡门涡街周期性流场测量实验

2021-01-28
实验内容与目的：测量钝体绕流卡门涡街的特征频率研究卡门涡街频率与雷诺数之间的关系 涵盖原理：流动分离 实验仪器：航华HH03WT风洞航华CTA04A热线风速仪及普通单丝探头航华DAQ8A数采仪圆柱模块CM1，方柱模块CM3 简要过程：安装热...
教学实验

D7 光滑与粗糙圆球模型阻力

2021-01-28
《空气动力学实验》D7光滑与粗糙圆球模型阻力1 实验内容与目的：测量并研究圆球阻力与雷诺数的关系圆球的阻力在高雷诺数会出现下降的趋势。这一现象与边界层从层流边界层转捩为湍流边界层有关。转捩为湍流边界层后，大尺度湍流结构会增加掺混能力，促进具有较高动量的流体进入回流区，进而缩小了分离区，增加了分离区压强，降低了形状阻力。研究粗糙表面对阻力的影响相对于光滑球，粗糙表面球体的边界层会在较小的雷诺数...
